高分子的吸水性：从水的形态到性能控制
来源: | 作者:长荣塑胶 | 时间 : 2026-04-20 | 13 次浏览 | 🔊 点击朗读正文 ❚❚ ▶ | 分享到:

吸水率不等于吸水性能。真正决定材料变化的，是水在分子链间的具体状态。


同一款尼龙件，干态下强度很高，潮湿环境下却明显变软。
一块看似干燥的塑料粒料，高温加工时却出现气泡、强度下降。
这些现象都与高分子的吸水性有关，但并非“吸了多少水”那么简单。


01 | 水的三种形态

水进入高分子材料后，以三种不同的方式存在。

1.自由水

自由水停留在材料的孔隙、裂纹或表面，与分子链没有实质性结合。


  • 容易进入，也容易脱除（加热或抽真空即可）

  • 主要引起体积膨胀或表面湿润

  • 影响有限，过程可逆



2.物理结合水

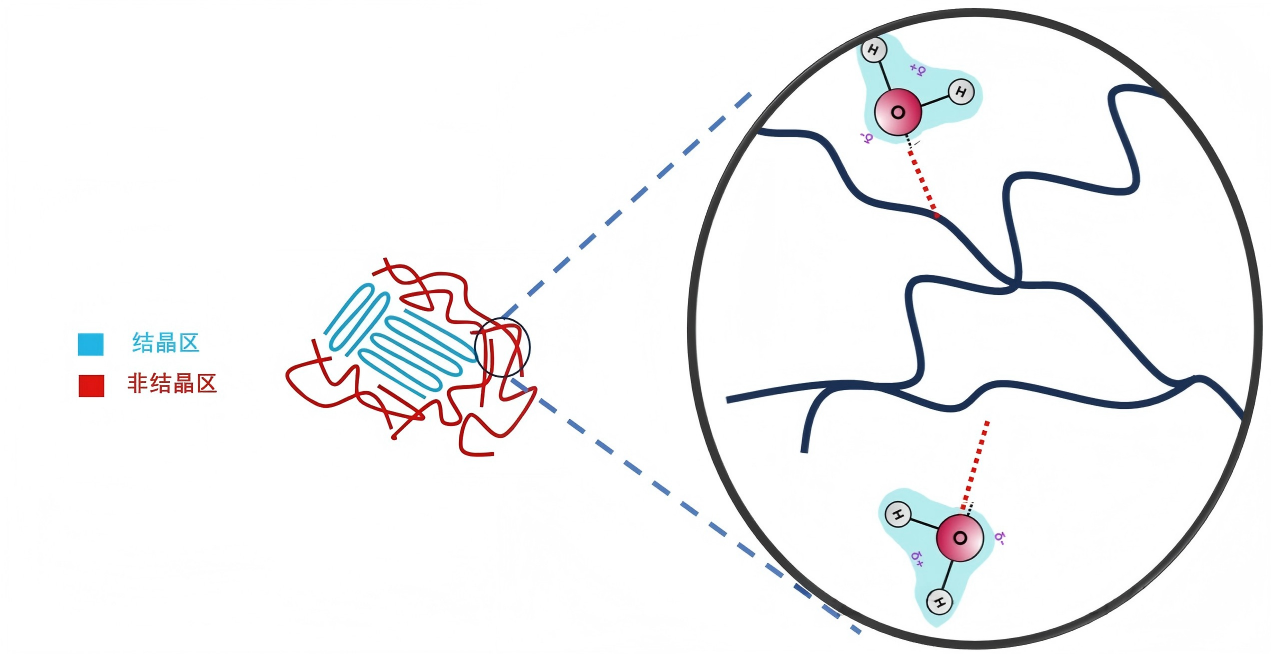

物理结合水通过氢键与高分子链上的极性基团（如羟基、酰胺基、羧基）结合。


  • 结合强度中等，可部分脱除

  • 降低玻璃化转变温度（Tg），增加链段活动性

  • 材料变软、韧性增加，但强度和模量下降

  • 尼龙、PVA等材料吸水后力学性能下降的主要原因



3.化学结合水

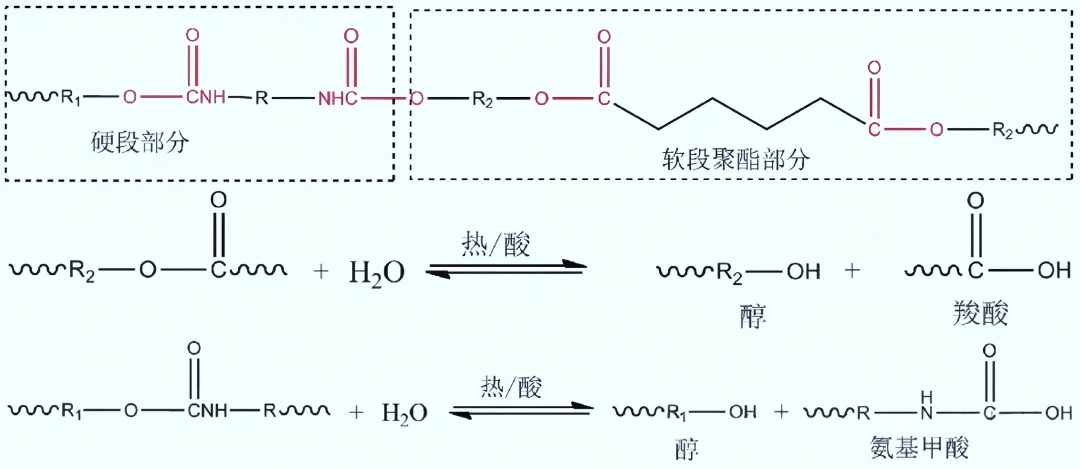

化学结合水是指水分子直接参与聚合物的化学反应，最常见的是水解。


  • 不可逆，分子链断裂

  • 材料性能永久劣化，烘干无法恢复


自由水影响最小，物理结合水改变性能，化学结合水破坏结构。



02 | 吸水率的工程意义

材料数据表中常列出“吸水率”，如PA6约为2%，PP接近0%。但单纯比较数值会掩盖重要信息。



  • 尼龙：干态强度高；吸水后强度下降、韧性上升。工程师需要在强度与韧性之间权衡。

  • 聚烯烃（PP、PE）：几乎不吸水，环境稳定性好，但缺乏水分子带来的增韧效果，低温下更脆。


吸水性反映了高分子结构对外界分子的响应能力。极性基团越多、分子链排列越疏松，吸水性越强。这不是缺点，而是一种材料特征。

选材时应考虑：使用环境中材料会吸收多少水、吸收的水以哪种形态存在、对性能的影响是否可接受。


03 | 常用测试方法

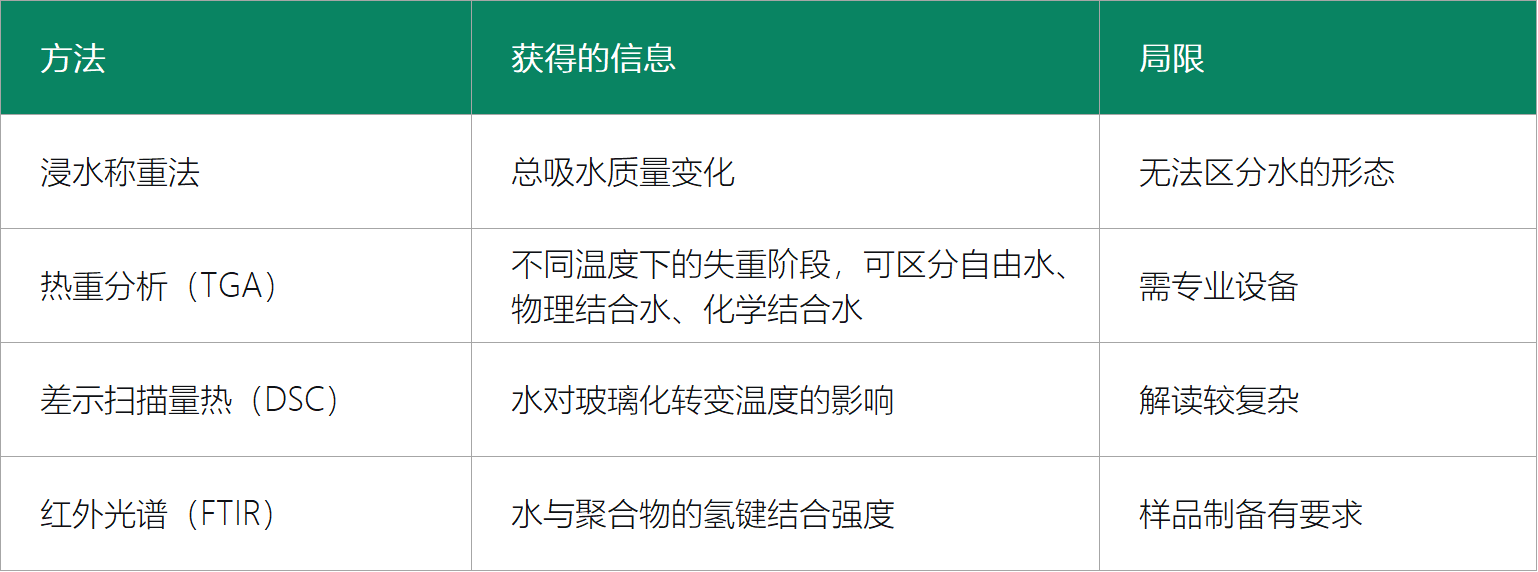

综合使用这些方法，才能从“吸水率数值”深入到“水的存在形态及其影响”。




04 | 吸水对性能的影响


  • 尺寸变化：吸水后体积膨胀，对精密零件、光学薄膜、密封件等影响显著。

  • 力学性能：强度下降、模量降低，断裂伸长率和韧性上升。

  • 电性能：水是极性分子，吸水后电阻率下降，绝缘性能劣化。

  • 化学降解：化学结合水引发水解，分子链断裂，性能永久损失。


此外，不同形态水的可逆性不同：


  • 自由水：完全可逆

  • 物理结合水：部分可逆

  • 化学结合水：不可逆


判断材料失效是否可恢复，首先应明确水的存在形态。




05 | 吸水性的控制方法

1.材料选择


  • 要求低吸水：选用PP、PE、PTFE等非极性材料

  • 必须使用尼龙、PBT等易吸水材料：可通过共聚改性，引入疏水单体降低极性


2.加工控制


  • 吸湿性材料（PA66、PET、PC等）在注塑或挤出前必须充分干燥

  • 常用设备：真空干燥箱、除湿干燥机

  • 未干燥直接加工，高温下水分引发水解，分子量下降，制品强度严重不足


3.应用环境适配


  • 电气绝缘件：做防潮涂层，或与聚烯烃共混

  • 结构件：可利用吸水后的增韧效果，设计抗冲击部件


吸水性是一个可被理解、预测和利用的材料特性，而非单纯的缺点。




吸水性不是简单的数字，而是高分子材料在分子层面的特征表现。
判断一种材料是否“吸水”，需要明确：水以什么形态存在、影响了哪些性能、应用场景是否允许这种变化。
