在材料科学与工程领域，“模量”是一个频繁出现却又常被误解的专业术语。很多人将其与硬度、强度混淆，甚至在工程应用中难以准确把握其真正含义。实际上，模量的高低与高分子材料的微观结构密切相关。理解这些微观因素，是掌握模量本质及其调控方法的关键。

01 | 模量的本质：材料抵抗形变的能力

模量，全称为弹性模量，是衡量材料在外力作用下抵抗形变能力的物理量。它反映了材料的“刚性”特征：

• 高模量材料：在外力作用下形变较小，如金属、硬质塑料

• 低模量材料：在外力作用下形变较大，如橡胶、弹性体

需要特别说明的是，模量描述的是材料在受力过程中的形变行为，而非其断裂特性。因此，当我们讨论拉伸模量、弯曲模量或弹性模量时，本质上都是在描述材料在特定受力方式下抵抗形变的能力。

02 | 模量与强度的区别

在材料选型与工程设计中，模量和强度承担着不同的角色：

• 强度：表征材料能够承受的最大外力，决定材料“是否会被破坏”

• 模量：表征材料在受力时的形变程度，决定材料“是否适合使用”

两者通过经典力学公式建立联系：

应力 = 模量 × 应变

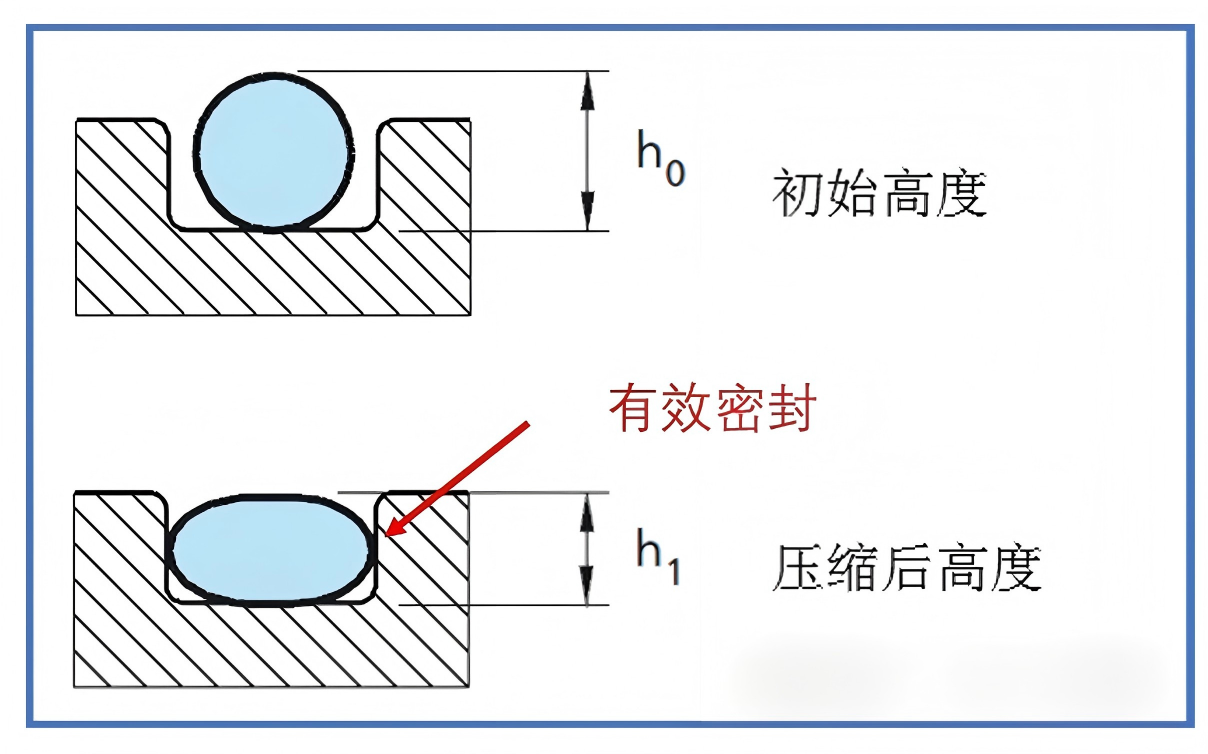

这一关系使得工程师能够在设计阶段定量计算材料在使用条件下的形变量，而非依赖经验估算。例如在密封圈设计中，已知工作压力和材料模量，即可计算出密封圈的压缩量，从而判断其密封效果是否达标。

03 | 高分子材料模量的微观起源

高分子的模量本质上取决于分子链段在外力作用下的运动能力。链段越容易运动，材料越容易形变，模量越低；反之，链段运动受限越严重，模量越高。影响链段运动的关键因素包括以下几个方面：

主链刚性

分子主链的化学结构决定了其内旋转的难易程度：

• 含刚性结构的主链：如含有芳香环的聚醚醚酮（PEEK）、聚苯硫醚（PPS）、聚酰亚胺（PI）等，链段运动困难，模量较高

• 含柔性链段的主链：如以碳-碳单键为主的聚乙烯（PE）、聚丙烯（PP），链段易于运动，模量较低

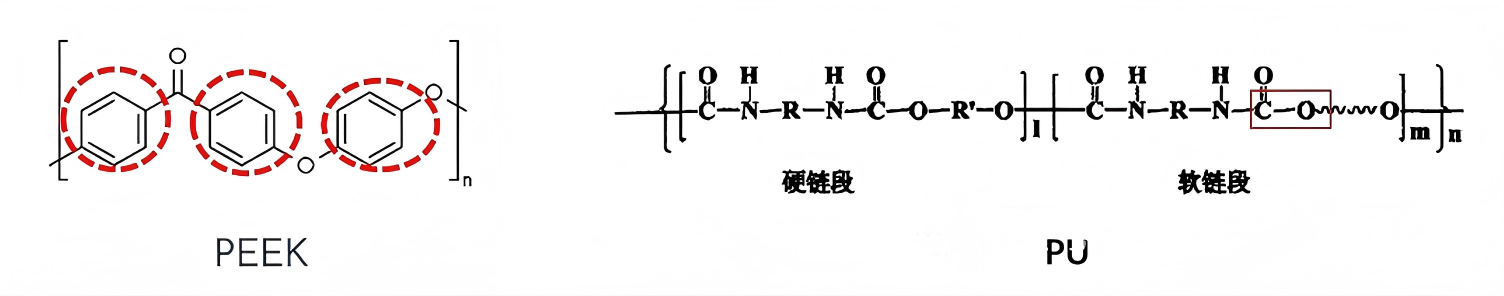

以PEEK为例，其主链中芳香环、醚键和酮基的组合使其兼具刚性与一定柔顺性，模量可达3.6 GPa；而聚氨酯（PU）因含有大量柔性链段，模量仅为几十MPa。

侧基结构

侧基的存在会影响链段间的相互作用：

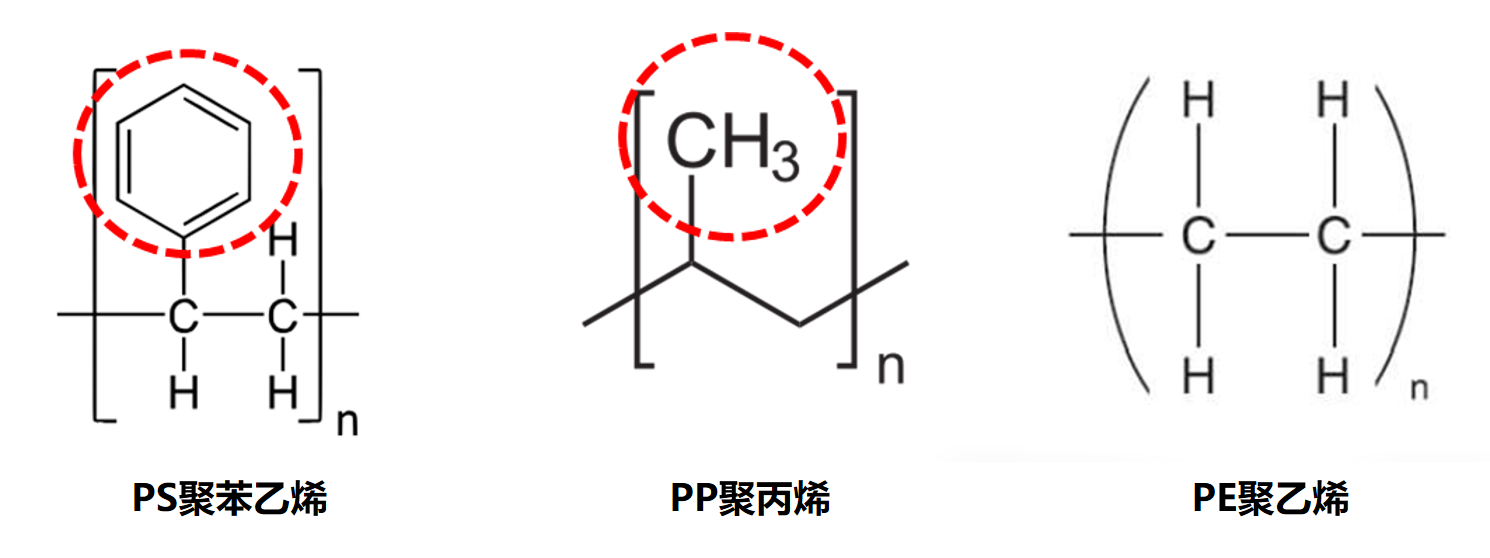

• 大体积侧基：如聚苯乙烯（PS）的苯环侧基，会产生空间位阻效应，限制链段运动，提高模量和玻璃化转变温度

• 小体积侧基或无侧基：如聚丙烯的甲基、聚乙烯的无侧基结构，链段运动相对自由，模量较低

值得注意的是，过大的侧基虽然能提高模量，但也可能导致材料脆性增加、加工性能下降。

分子量与缠结密度

随着分子量增加，高分子链长度增大，链间缠结程度提高：

• 缠结网络的形成增加了链段滑移的阻力

• 模量随之提高，但达到一定阈值后增长趋缓

• 过高的分子量会导致熔体粘度上升，加工性能下降

交联结构

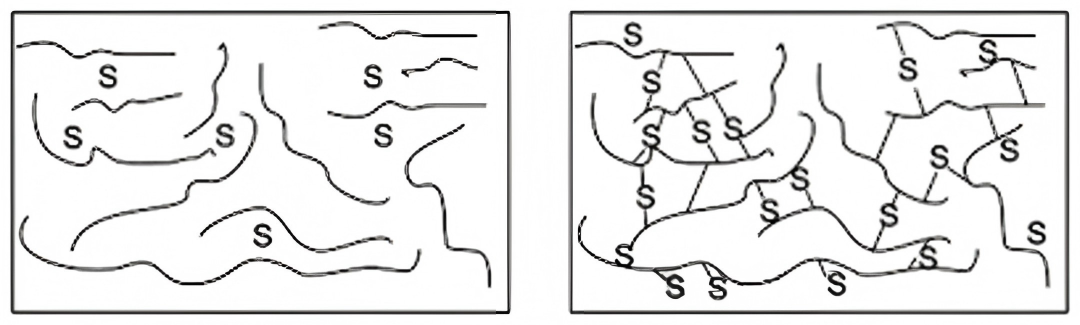

交联是在分子链之间形成化学键，构建三维网络结构：

• 低交联或无交联：链段可自由滑移，材料呈现热塑性特征，模量较低

• 高交联密度：分子链运动受到严重限制，材料难以形变，模量显著提高

典型案例如硅橡胶：线性结构的硅胶柔软低模量，而通过交联形成的热固性硅橡胶模量可提升数倍，这是弹性体材料改性的重要手段之一。

结晶行为

结晶区域的形成相当于在材料内部构建了刚性骨架：

• 晶区能够有效承载应力，显著提高材料模量

• 以聚乙烯为例，高密度聚乙烯（HDPE）结晶度高，模量约为低密度聚乙烯（LDPE）的两倍

• 聚乳酸（PLA）在结晶态下模量可达3 GPa，远高于非晶态

对于无法结晶的无定形聚合物如聚碳酸酯（PC）、聚苯乙烯（PS），其模量提升主要依赖主链刚性结构。

玻璃化转变温度的影响

玻璃化转变温度（Tg）是高分子材料模量变化的临界点：

• 温度低于Tg（玻璃态）：分子链段被冻结，材料呈现刚性，模量通常在GPa数量级

• 温度高于Tg（橡胶态）：链段获得运动能力，材料呈现柔性，模量下降至MPa数量级

例如，聚甲基丙烯酸甲酯（PMMA）的Tg约为105℃，室温下处于玻璃态，模量高达2 GPa；而热塑性聚氨酯（TPU）的Tg约为-50℃，室温下处于橡胶态，模量仅为几十MPa。

04 | 工程应用中的模量调控策略

基于对上述影响因素的理解，工程师可以根据应用需求有针对性地调控材料模量：

提高模量（使材料更硬）的途径：

• 引入刚性主链结构或大体积侧基

• 提高结晶度

• 增加交联密度

• 添加刚性填料

降低模量（使材料更弹）的途径：

• 采用柔性链段结构

• 降低结晶度

• 控制交联程度在适当范围

以医疗级导管设计为例：产品既不能过硬以免损伤组织，也不能过软以免失去支撑力。这就需要通过主链结构设计、软硬段比例调控以及适度的交联处理，实现模量的精准控制。

模量是描述材料“抗形变能力”的核心参数，它不同于强度、硬度或韧性，反映的是材料的刚性特征。在材料设计与工程应用中，追求的不是模量越高越好，而是找到最匹配使用场景的模量值。只有深入理解模量的微观起源和调控机制，才能在实际工作中做出更科学合理的材料选择与设计决策。
