高冲击强度、高透明性、优异尺寸稳定性，这三点摆在一起，很多材料替代不了。

但做塑胶原料的都知道，普通双酚 A 型 PC，也就是 BPA-PC，有个老问题：耐候性不够。

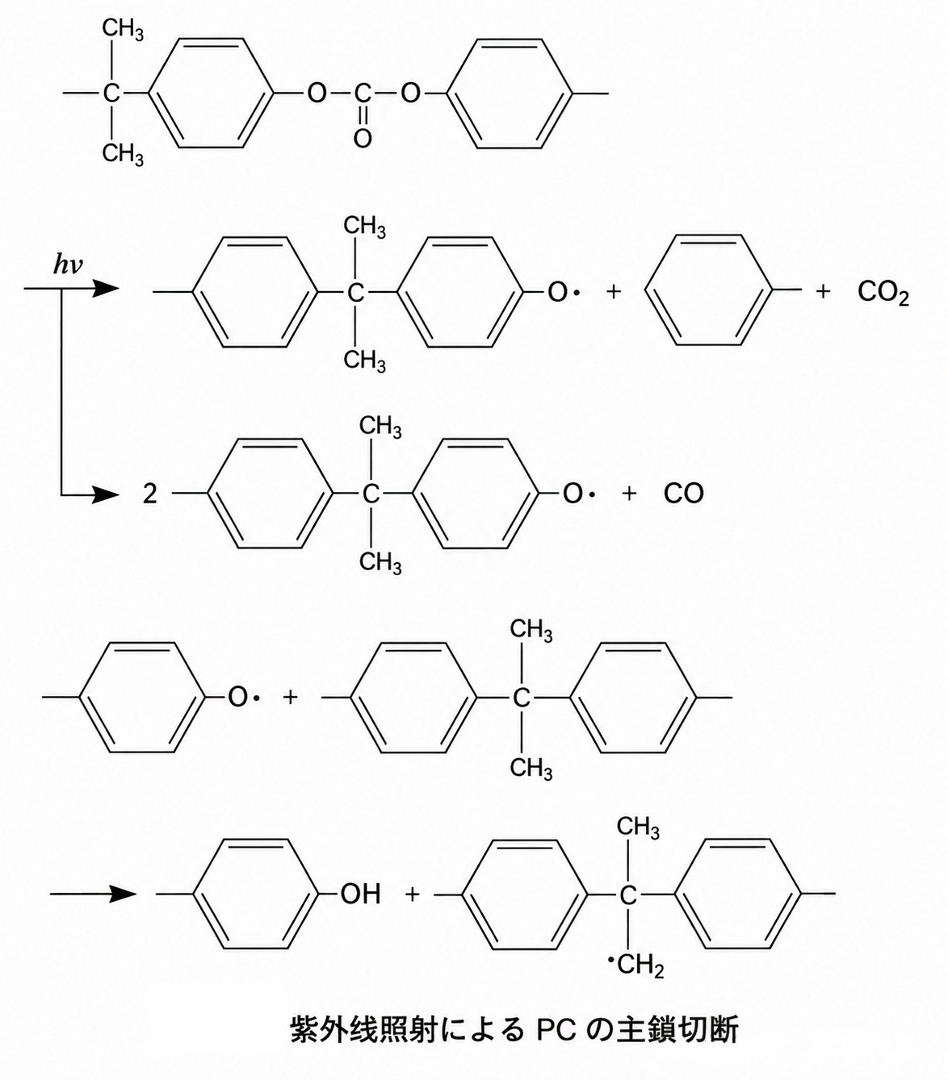

长期被太阳光里的 UV 照射，PC 分子链中的碳酸酯结构容易发生光氧化降解。

所以普通 PC 不是不够强，而是长期户外扛不住。

传统耐候 PC 通常采用：

再配合低碱性 HALS，或者做合金化，比如 PMMA。

逻辑很直接：给 PC 外面加一层保护，把 UV 挡掉，或者消耗掉。

但 SABIC 的 LEXAN™ SLX2271T 没走这条老路。

它不是单纯保护 PC，而是让 PC 分子本身具备耐候性不够。

这一点，才是它真正特别的地方。

SABIC 的核心动作，是在 PC 分子链中引入间苯二酚芳酯结构单元。

也就是 Resorcinol Arylate。

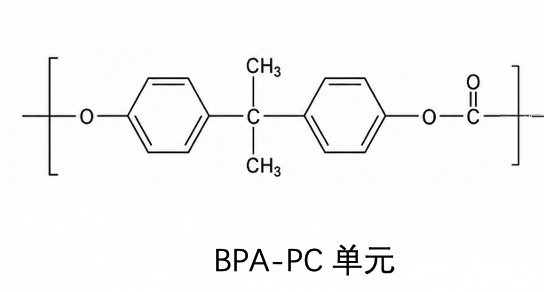

传统 PC 结构是 BPA-PC 单元。

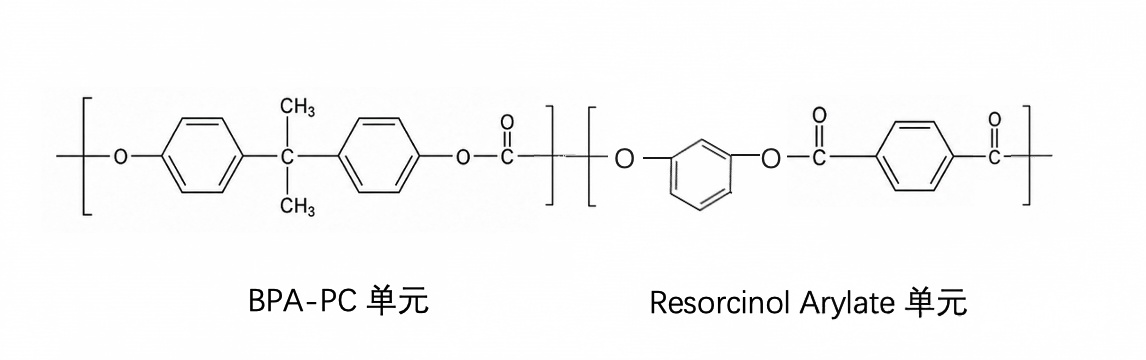

耐候 PC 里，除了 BPA-PC 单元，还有 Resorcinol Arylate 单元。

这个单元包含三样东西：

• 芳香环

• 酯键

• 共轭结构

它特别的地方在于：不只是聚合物链的一部分，同时还是一个光响应单元。

换句话说，UV 来了，它不是完全被动挨打，而是能“接招”。

接招的过程，就是 Photo-Fries 重排反应。

芳香酯结构可以简单写成：

吸收 UV 能量后，会发生几步变化：

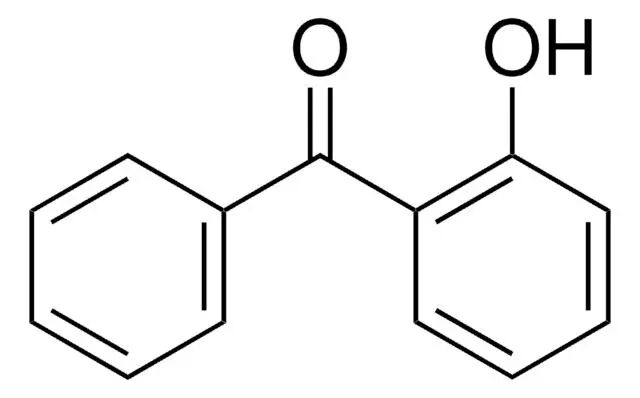

邻羟基二苯甲酮，是一类非常经典的 UV 吸收结构。

也就是说，在特殊共聚设计里，UV 并没有单纯把 PC 破坏掉。

反而促成了保护结构的生成。

邻羟基二苯甲酮能保护材料，主要靠两点。

芳香羰基结构具有 π 电子共轭体系，可以吸收紫外光能量。

进入材料表面的 UV，会优先被这些结构吸收。

PC 主体链段受到的攻击，自然就少了。

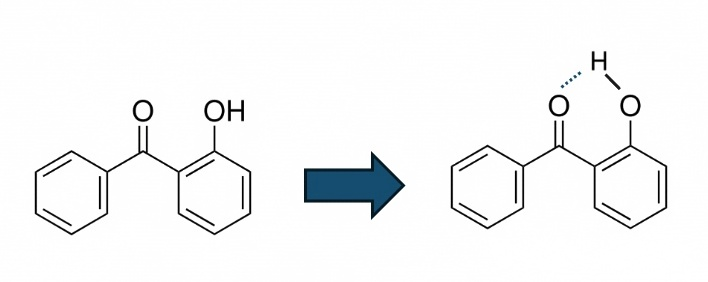

邻羟基二苯甲酮能形成分子内氢键。

吸收 UV 后的能量，不会拿去破坏化学键。

而是通过分子振动和热能释放消耗掉。

很多商业 UV 吸收剂采用类似结构，道理也在这里。

很多企业开发耐候 PC，重点还是放在：

• 增加 UV 吸收剂比例

• 使用低碱性 HALS

• 做 PMMA 合金化

但 SABIC 的核心不是添加剂，而是重新设计聚合物分子结构。

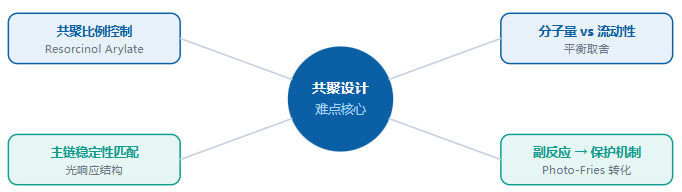

真正的难点有四个：

1. Resorcinol Arylate 共聚比例控制

2. 分子量与流动性平衡

3. 光响应结构与 PC 主链稳定性匹配

4. 控制 Photo-Fries 反应从“降解副反应”变成“保护机制”

普通 PC 里，类似光反应可能导致老化。

但在特殊共聚设计里，它被转化成了保护能力。

这个分寸不好拿捏。

也正因为这样，SLX2271T 才能在汽车外饰领域，成为很难被替代的耐候 PC 材料之一。

PC 分子结构设计 = 超强耐候 PC

共聚方法获得耐候 PC，不是我们能轻易搞定的。
