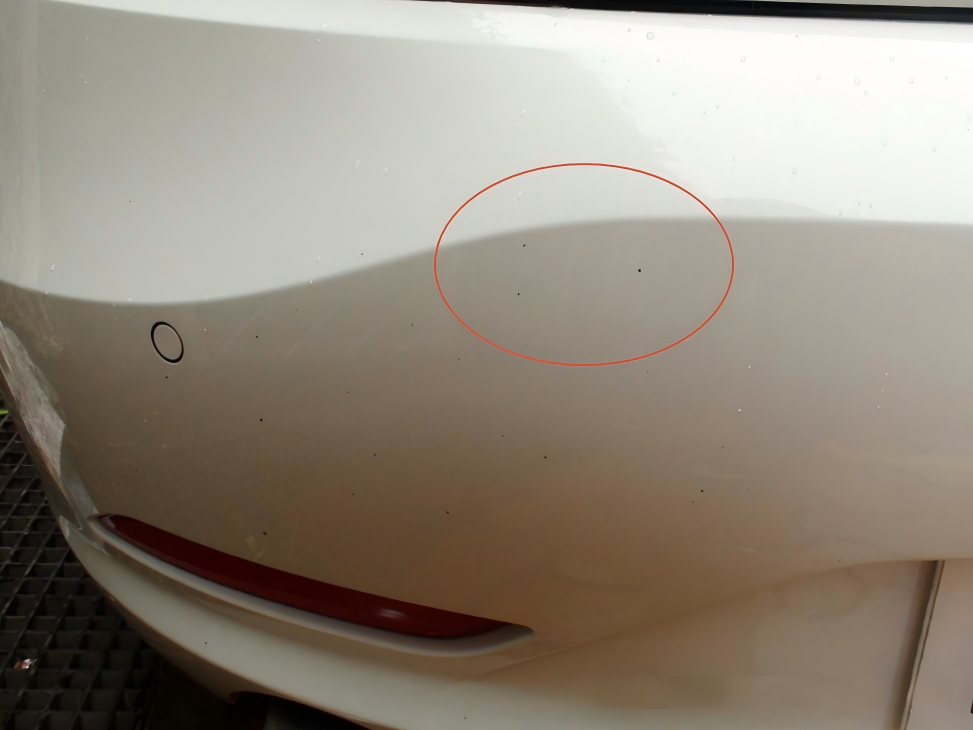

正开着会，或者在产线盯料，客户一个电话过来：“这批料有黑点，怎么回事？”心一下提起来了。轻的，外观件被退回；重的，尤其是半导体、光学件，直接给你定性成颗粒物污染，整批退货、产线停线、8D报告，一样不少。汽车上影响喷涂附着，电子封装可能成为潜在失效点，消费品上就是肉眼可见的不良——牵一发动全身。

黑点问题，从来不只是外观问题。 背后往往是系统性污染或过程失控。要是还靠“猜”来找原因，事倍功半不说，还容易误判。

经常有同行在群里问：“注塑出来有黑点，怎么回事？”

说实话，这种问法，谁也答不上来。

从大量案例来看，九成以上的黑点，无非三类：

第一类：热讲解或碳化残留（最常见）

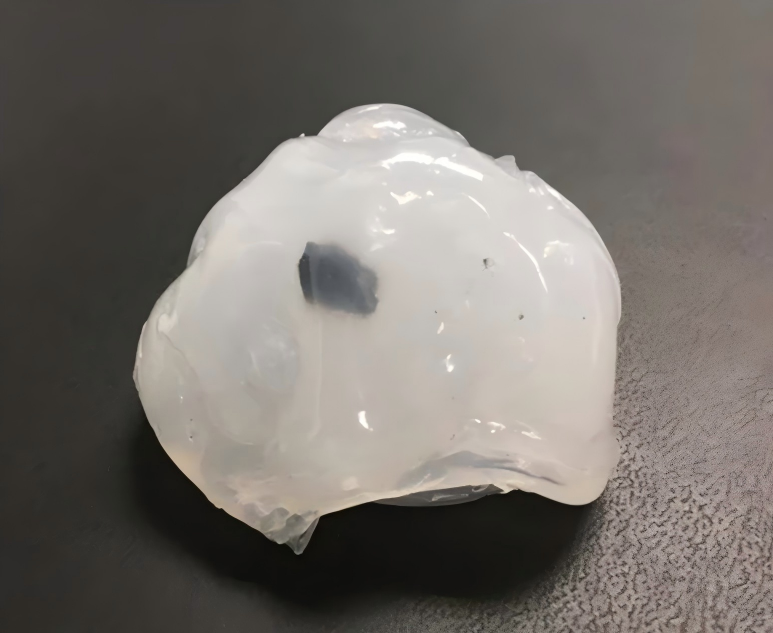

树脂、助剂、润滑剂，在高温、滞留、剪切死角处，分子链断裂，进一步脱氢交联，最终碳化。颜色深黑或棕褐，形状不规则，质地脆，有时带拖尾。往往伴随工艺变动（升温、停机）突然成批出现。

第二类：外来异物混入

跟材料本身无关，纯粹是加工、储运、环境引入的杂质。比如设备死角掉落的旧料碳化皮、误混入的异色料、螺杆料筒磨损产生的金属屑、车间里的纤维粉尘。说白了就是——体系不够干净。

第三类：原料自带或反应副产物

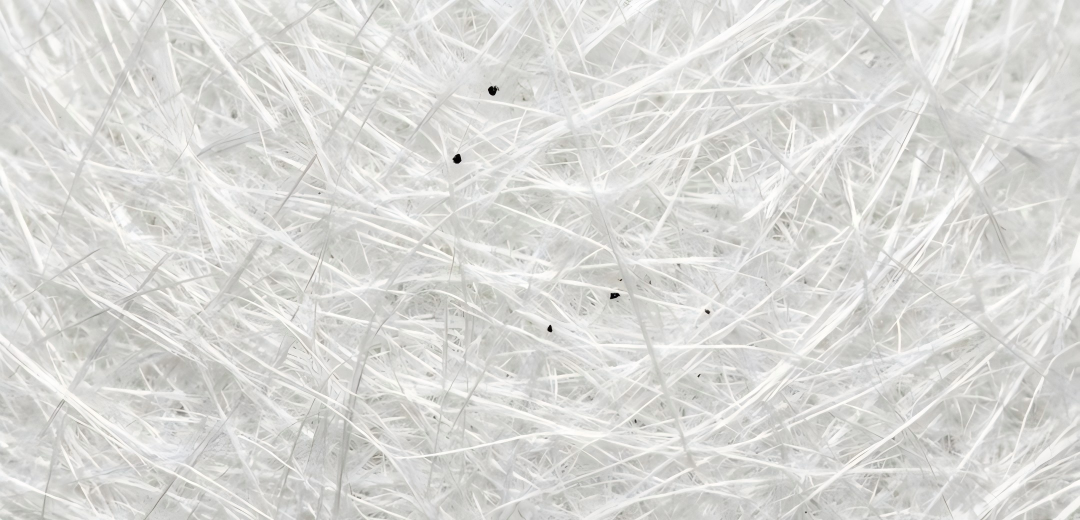

比如矿物粉、玻纤里的天然深色杂质；某些阻燃剂、添加剂热分解残留；回用料多次受热积累的氧化凝胶颗粒；合成时残留的催化剂或副反应产物。这类通常与特定批次强相关，一来就是整批。

把类别搞清，后续才不会跑偏。

正确顺序只有三句话：

先弄清黑点是什么 → 再判断它产生于哪道工序 → 最后分析为什么在这道工序产生。

前两步没走完就急着追因，跟蒙着眼睛查漏点没两样。

有设备，走精确路线

• 光学显微镜看形态和边界：规则颗粒多指向外来异物，不规则焦片偏碳化物；边界清晰的往往是外物混入，边界模糊的可能是凝胶或降解产物。

• 灼烧试验判断物质属性：完全烧尽无残留，基本是有机碳化物；留下硬质灰分，说明含无机物（填料、金属氧化物、灰尘）；变软不燃，可能是交联凝胶。

• SEM-EDS和FTIR精确定位：检出Fe/Cr/Ni，多半是金属磨损；检出Al/Si/Ca，可能是填料或灰尘。FTIR对比官能团，能判断是降解产物、异种塑料还是其他有机物。

这一套下来，绝大多数黑点来源都能锁定。

没设备，靠工程试验反推

现实是，多数工厂不具备这些条件。但可以设计几个简单实验，通过黑点的“规律”反推来源。重点看三个维度：

维度一：看时间规律

先回顾：

• 是一直都有，还是最近几批才出现？

• 是连续出现，还是偶尔冒一批？

“以前没有，最近突然出现”——优先查“变更”和“积累”，而不是怀疑配方。

重点排查三件事：

① 工艺温度是否被悄悄加高了？

工艺员为了改善充模、脱模，习惯一段一段往上加温度。但高分子降解，不是“到某个温度才开始”，而是温度越高、滞留越久、剪切越大，碳化概率指数级上升。尤其料筒前端、止回环、螺杆根部死角，实际温度和受热时间比面板数据严重得多。

② 最近是否换了回用料或新批次原料？

回料已受过一次热历史，分子量下降、稳定剂消耗，耐热性明显差于新料。同样温度，新料没问题，回料可能先碳化。

③ 设备里有没有长期忽略的滞留死角？

比如止回环背面、料筒法兰连接处、混炼块缝隙、模头转角、滤网前腔。这些地方容易窝料，长期高温烘烤下逐步碳化，形成“碳化库”。遇到工艺波动，被冲下来就是大量黑点。典型表现：平时正常，突然爆发一批，清洗后好转，过段日子又来——基本就是死角问题。

维度二：看空间规律

拿不良品仔细观察：

• 黑点位置是否固定（浇口附近、流道末端、特定型腔）？

• 在表面还是内部？

举例：浇口附近反复出现，形态带拖尾——强指向喷嘴、热流道或螺杆前端，材料在高温区碳化后被注射带出。这一个特征，就能把排查范围缩小一大截。

维度三：做工艺对照试验

不需精密仪器，按顺序做几组对比：

1. 降温测试：保证塑化前提下，逐步降低各段温度，观察黑点变化。

2. 清洗对比：彻底清洗螺杆料筒，对比清洗前后效果。

3. 纯新料测试：暂停回料，100%新料试产。

4. 参数微调：适当降低背压，缩短熔体滞留时间。

如果降温后黑点明显减少或消失，根源大概率是热历史不当造成的降解，跟来料本身无关。

黑点这件事，靠猜解决不了。靠的是信息密度。

说白了就是——把“模糊现象”拆解成“工程参数 + 物质属性 + 系统路径”。

先分清楚黑点的物质类别，再通过时间规律、空间位置、工艺实验，逐步缩小范围，最后锁定根源。按这个流程走，哪怕没有高端仪器，也能把试错成本降到最低，有效排除大部分错误方向。

下次遇到黑点投诉，别急着下结论。先问自己三个问题：它是什么？它出现在哪？它什么时候出现的？
