这一场景在塑胶原料行业从业者看来并不陌生。日用消费品中，高分子材料制品的气味问题，往往是材料体系内部某些组分发生迁移与释放的外在表现。不妨围绕这一现象，将高分子材料"气味"问题的本质来源、排查思路与解决路径加以系统梳理，供原料端、改性端及品质管控相关人员参考。

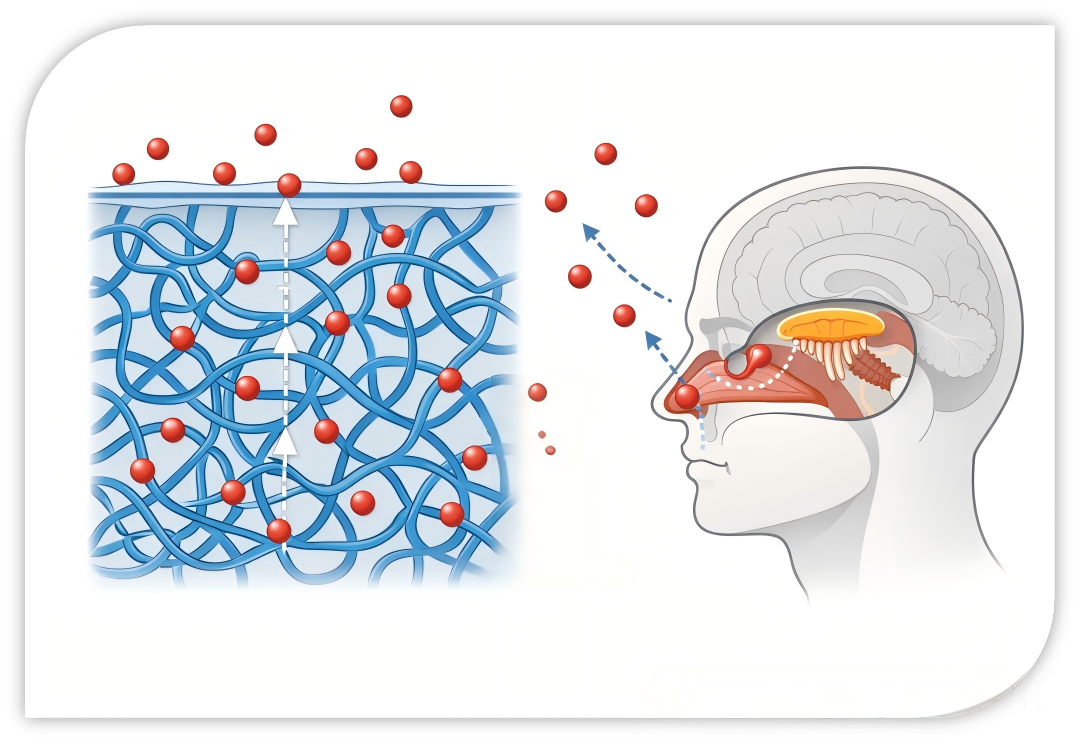

真正被嗅觉所感知的，是材料体系内部低分子量、高饱和蒸气压的挥发性物质。它们从材料内部迁移至表面，继而释放至空气中，经呼吸进入鼻腔，被嗅觉受体捕获并传导至中枢神经系统，最终形成气味感知。

由此可见，气味问题的本质在于材料体系内小分子杂质的迁移与释放。讨论气味，归根结底需要回答三个核心问题：逸出的是哪些物质？来源是什么？为何能够迁移？

将气味问题视作一个系统工程，其主要来源可归纳为三个维度。

1.未反应单体及低聚物

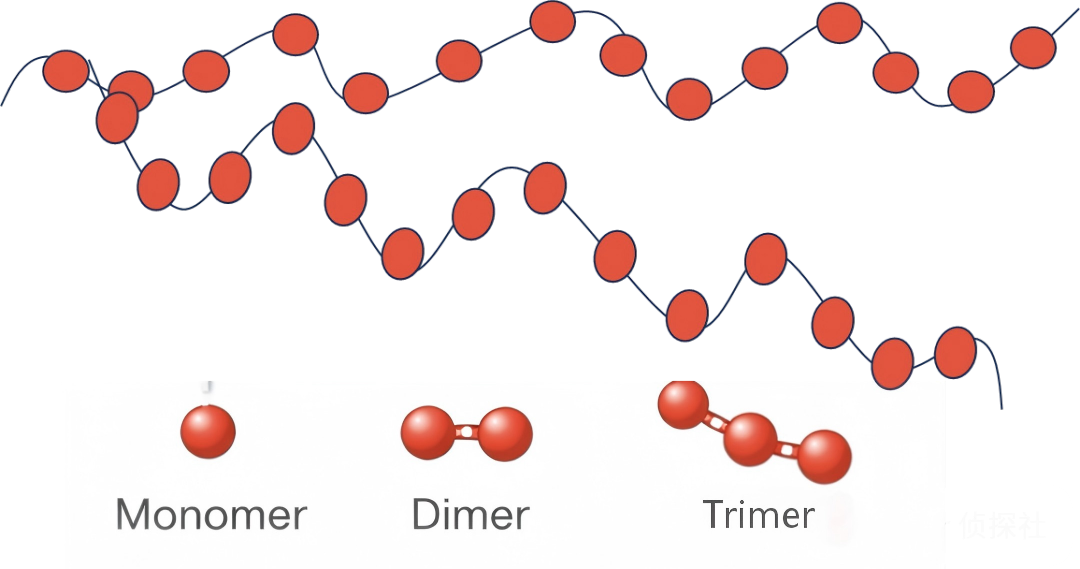

聚合反应难以实现100%转化率，体系中总会残留未反应的单体，以及分子量为数百的二聚体、三聚体等低聚物。这些物质分子量低，在加工或使用温度下极易挥发。

同一牌号树脂，不同厂商制品气味差异显著，根源往往在于聚合转化率控制及脱挥后处理工艺的精细程度。从事改性配方的技术人员若发现批次间气味波动较大，建议优先排查此方向。

此维度在实际生产中最为常见，却也最容易被忽视。

为赋予材料抗老化、增塑、润滑、脱模等功能特性，配方中通常添加多种助剂。然而，相当一部分助剂本身即为低分子量物质，具有天然的迁移倾向。

实际生产中可能出现一种现象：制品存放时间延长，气味反而加重。这正源于助剂持续向表面迁移并释放的过程。抗氧剂分解产物、增塑剂挥发、填料或色粉中携带的杂质，均可能成为气味贡献源。从配方设计角度而言，助剂体系越复杂，潜在气味风险越高。因此，在满足性能要求的前提下，应尽可能精简助剂种类与用量。

3.加工过程热氧降解产物

此问题在注塑及挤出工艺中尤为突出。

加工温度过高、剪切力过大或停留时间过长，均可能导致聚合物主链断裂，生成醛、酮、有机酸及短链烃类等小分子降解产物。此类气味具有典型的焦糊特征。

值得关注的是，同一批次原料在不同机台或工艺参数下生产，气味水平可能存在显著差异。供应商确认原料一致，而制品气味却明显偏大，工艺环节往往是问题根源所在。

1.感官嗅辨法

该方法实施门槛较低，但须严格遵循标准化流程。嗅辨人员需经筛选与训练，测试环境的温度、湿度及样品预处理程序须统一，评价等级须明确。否则，结果将缺乏可比性与参考价值。

GC-MS（气相色谱-质谱联用）可对挥发物进行定性与定量分析，是源头追溯的基础工具。对于更高阶的分析需求，可采用GC-O（气相色谱-嗅闻联用），在色谱出口设置嗅闻口，将化学图谱与感官体验直接对应，有效衔接客观数据与主观感受。

3.释放行为模拟法

袋式法或舱式法将样品置于密闭空间内，经一定时间后分析舱内气体成分。热脱附（TD-GC-MS）则通过加热促使材料释放高沸点、难挥发的物质。此类方法更贴近终端使用场景，模拟结果更具实际参考价值。

根据检测结果可进行针对性溯源：检出未反应单体，问题指向树脂端；检出助剂分解产物，需调整配方；检出醛类、酮类等降解标志物，应重点排查加工工艺环节。

在实际工作中，以下两组概念经常被混淆，需予以厘清。

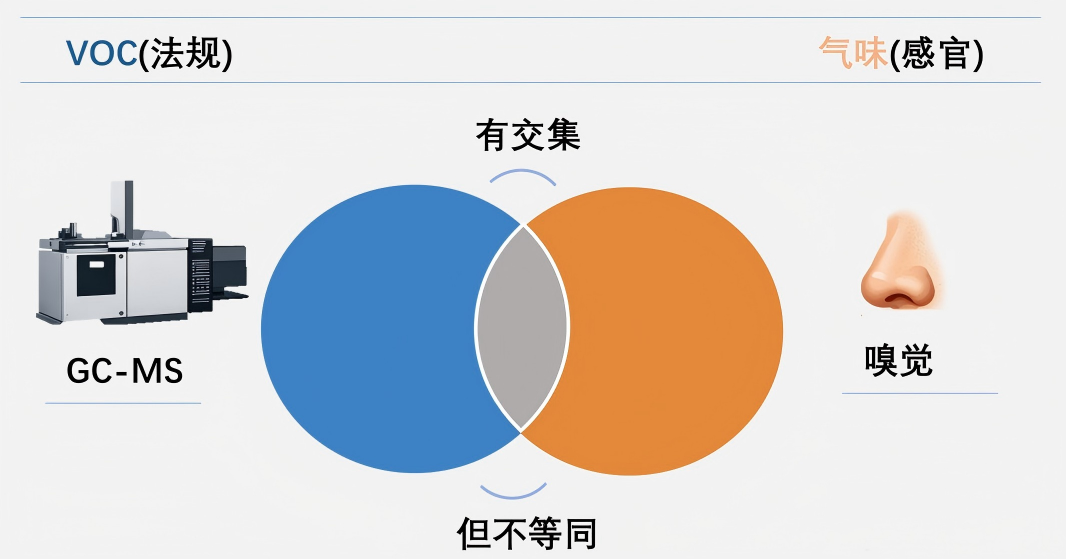

1.VOC≠气味

VOC（挥发性有机物）为仪器测得的客观化学数据，有明确的定量结果。气味则为人的感官评价，属主观感受。

两者不存在简单的正相关关系。VOC总量超标，气味未必明显——可能逸出的主要是嗅阈值较高的物质。气味刺鼻，VOC总量亦未必超标——可能仅因微量但嗅阈值极低的物质存在，即可触发强烈嗅觉反应。

因此，以"VOC未超标"断言"无异味"，或以感官气味直接判定"VOC超标"，均不符合科学逻辑。

2.新装修异味≠甲醛超标

甲醛虽有刺激性，其嗅阈值约为0.05至1ppm，并非极低。装修后复杂的室内异味，通常来自苯系物（苯、甲苯、二甲苯）、胶黏剂中残留单体，以及木材自身释放的萜烯类化合物。

总结而言：VOC管控是红线要求，关乎健康合规；气味优化是高线要求，关乎品质体验。 两者有交集，但不可互相替代。

市面上常见的喷遮味剂、简单烘烤等手段，本质上属于事后补救，且遮味剂本身可能引入新的VOC，治标而不治本。

长效解决方案须从配方与工艺的源头设计着手，以下四个方向可供参考：

树脂端：选用转化率高、残留单体少的牌号，从原料层面控制气味来源。

配方端：逐一评估各助剂的必要性，优先选用低气味、低挥发性的品种。在满足性能的前提下，尽量减少助剂种类与用量——配方做减法，气味控制即做加法。

工艺端：严格控制加工温度、剪切速率与停留时间，防止材料在设备中发生热氧降解。部分情况下，不更换原料与配方，仅优化工艺参数即可显著降低气味水平。

后处理端：对气味要求较高的应用场景，可采用真空烘烤、流化床处理或超临界流体萃取等物理方式，深度脱除可挥发分。虽增加工序，但对品质要求较高的应用而言，该投入具有充分价值。

气味投诉从来不是一个简单的感官问题，其背后涉及聚合工艺、配方设计、加工条件等多环节因素的协同作用。

当"气味过大"这一模糊反馈被拆解为以下四个具体问题时，解决路径便清晰可循：

• 化学身份：逸出的是哪些具体物质？

• 来源分析：来源于单体残留、助剂迁移，还是加工降解？

• 迁移动力：迁移原因是什么——分子量过低？与基体相容性不足？

• 释放条件：哪些环境因素（温度、湿度等）会加速释放？

接到客户关于气味问题的反馈时，上述框架有助于第一时间锁定排查方向，精准定位至具体环节。

归根结底，材料技术的核心价值不在于事后补救，而在于设计阶段即将可能迁移释放的小分子物质，最大限度地排除在体系之外。希望对相关从业者有所参考。
