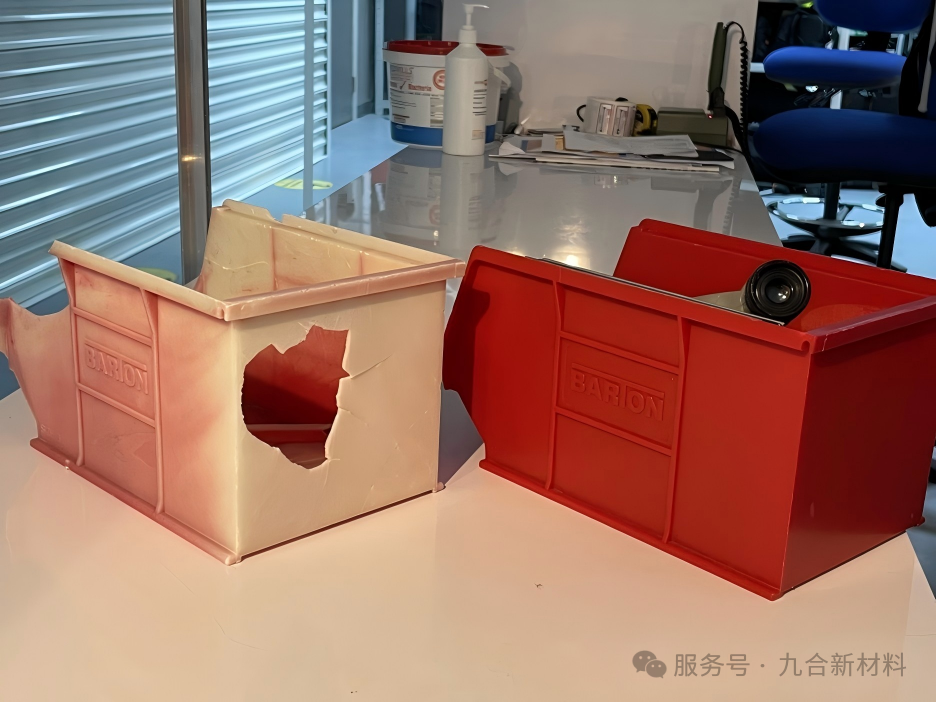

• 力学响应异常

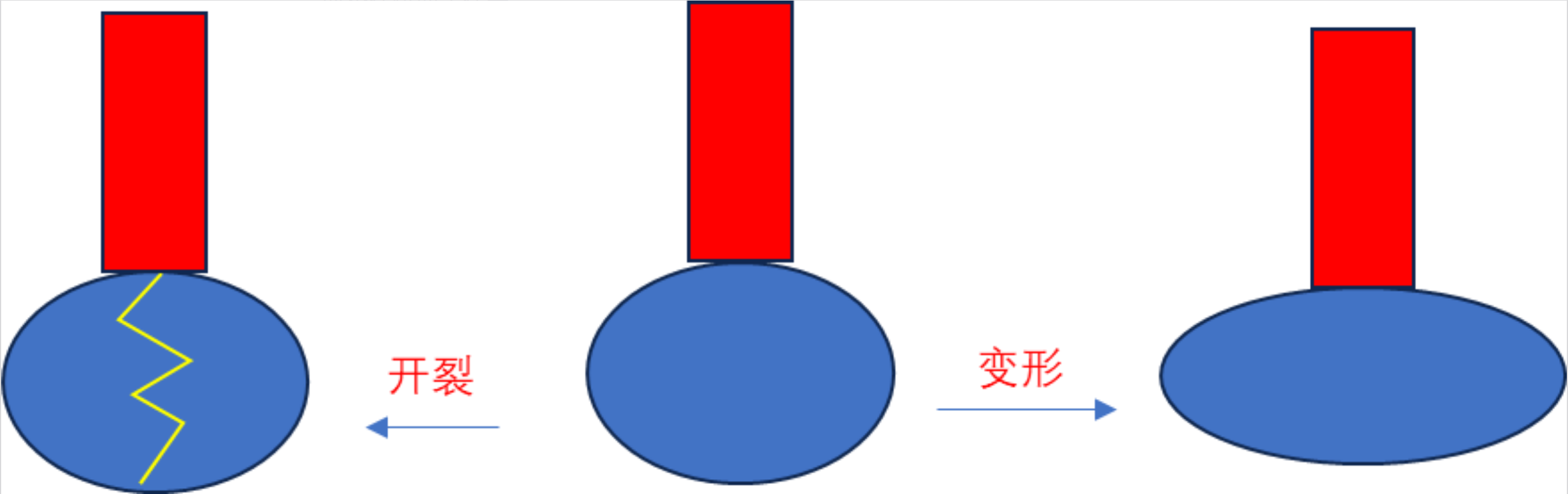

  断裂应变低，断裂能吸收能力明显下降。材料不再经历明显的塑性变形，而是在较低应变下直接断裂。

• 断口形貌差异
  扫描电镜下，延性断口通常可见拉丝、纤维或鳞片状变形痕迹；脆性断口则呈现平整、砂砾状或光滑的镜面特征。

• 温度与速率敏感性

  许多高分子在低温或高应变速率下更易脆断，这与分子链段的运动能力有关——温度越低、加载越快，链段越来不及响应。

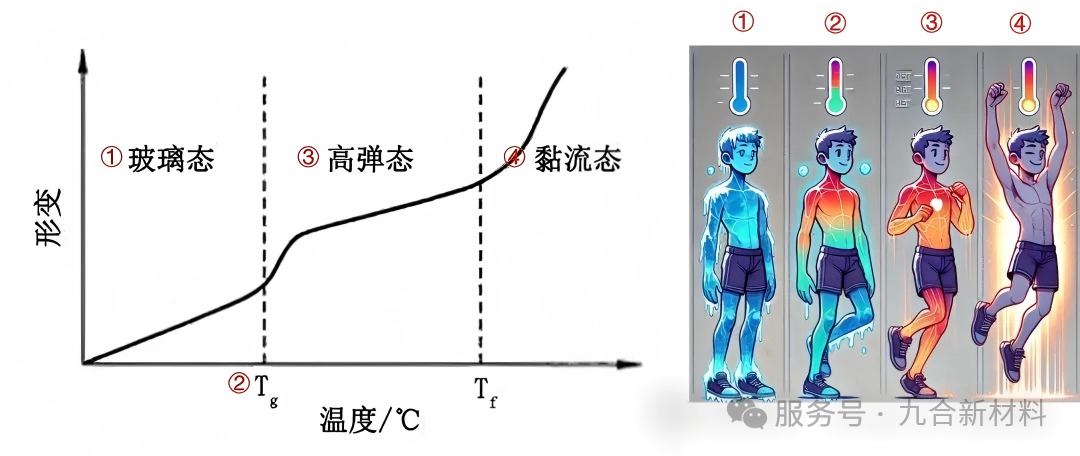

• 温度效应：服役温度接近或低于玻璃化转变温度（Tg）时，链段运动被“冻结”，材料从高弹态转入玻璃态，变脆。

• 增塑剂迁移：小分子增塑剂随时间挥发或迁出，局部Tg上升，表层率先脆化。

• 结晶度升高：晶区刚性大，无定形区可变形。当结晶比例上升，可参与变形的部分减少，整体脆性增加。

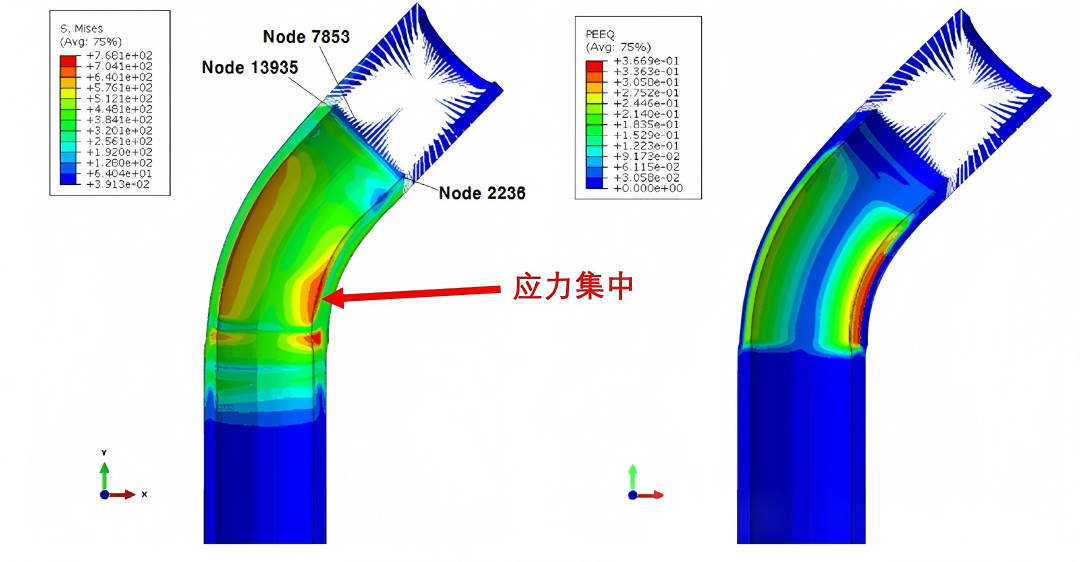

• 残余内应力：冷却不均、模具设计不合理等会导致内部应力集中，为裂纹萌生提供条件。

• 氧化与光氧化：热或紫外光引发自由基，与氧反应后造成链断裂（分子量下降）或过度交联，二者都使延展性丧失。

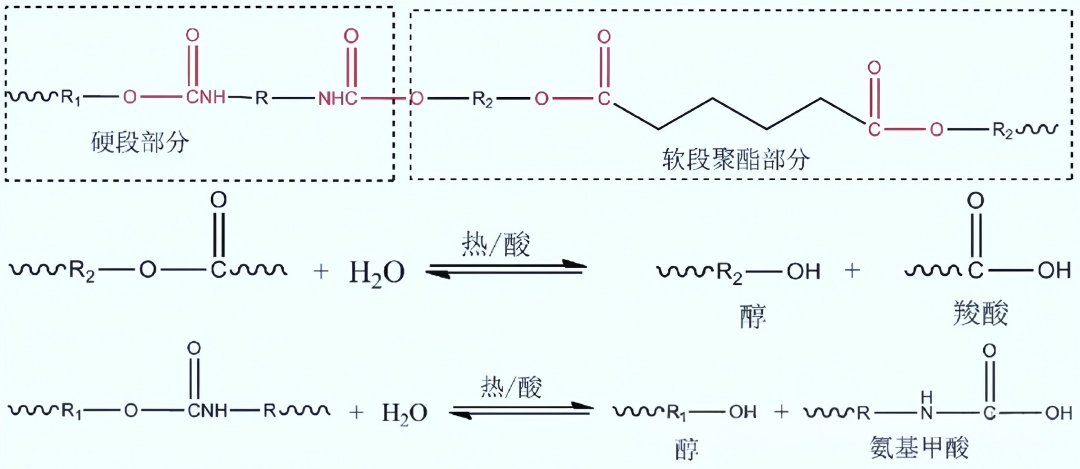

• 水解：聚酯、聚酰胺类材料在湿热环境中主链水解断裂，逐渐脆化。

• 环境应力开裂：应力与特定化学介质（溶剂、洗涤剂、汽油等）共同作用，表面产生微裂纹并扩展，属于环境诱导型脆化。

面对脆化失效件，可按以下逻辑逐步收窄原因。

• DSC：检测Tg和结晶度。Tg上移或结晶度增大，倾向物理脆化。

• DMA：观察储能模量随温度的变化，判断松弛行为。

• 力学测试：比较不同温度、速率下的断裂表现。

• GPC：分子量明显降低 → 链断裂降解；分子量升高或有宽峰 → 交联。

• FTIR/XPS：表面是否出现羰基、羟基等氧化基团，或外源化学物残留。

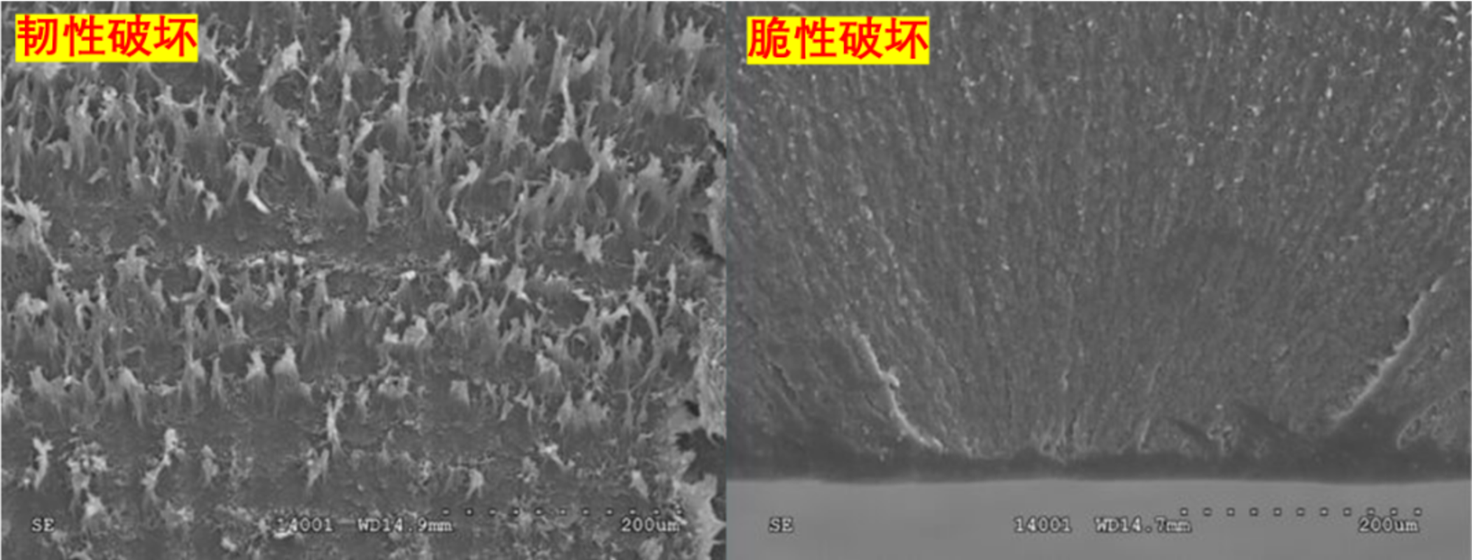

SEM下，银纹呈纤维状结构，微孔聚集呈坑洞状，脆性断裂则呈光滑镜面。断口特征可直接反映失效前的能量耗散情况。

紫外、湿热、化学介质暴露等加速试验，复现现场失效特征，确认根因。

脆化的对策应与机理对应，物理原因和化学原因各有侧重。

应对物理脆化

• 选材与增韧：确保材料在服役温度区间处于高弹态。通过引入橡胶粒子、嵌段共聚物、热塑性弹性体等方式扩大韧性温度窗口。

• 内增塑：在分子链上引入柔性链段或极性基团，比外加小分子增塑剂更稳定，不迁移。

• 工艺与结构优化：控制冷却速率，合理设置浇口位置，进行退火处理以释放内应力；结构上避免尖角、厚薄突变，采用圆角过渡和加强筋改善应力分布。

应对化学脆化

• 抗氧化体系：受阻酚类（氢供体）与硫代酯类（过氧化物分解）协同使用，通过氢原子转移中断自由基链式反应。

• 防水解与阻隔：PET、PC、PA等易水解材料可添加碳二亚胺或环氧化合物作为稳定剂；引入纳米片状填料（蒙脱土、石墨烯等）增加水氧渗透路径的曲折度。

• 表面防护：紫外吸收涂层、纳米SiO₂透明涂层可延缓光老化。需注意等离子、电晕等表面处理虽有利于粘接，但可能影响耐候性。

• 材料替代：对溶剂应力开裂敏感的材料，在苛刻工况下可换用PPSU、PEI等耐化学品性更好的聚合物。

脆化不是某一因素的单独作用，而是时间、环境、微结构三者叠加的结果。拆开来看：是链段跑不动了，还是分子链断了；然后对症下药——复杂的工程问题，拆解之后往往就有方向。
