屈服强度与断裂强度：材料选型中哪个更重要的数字
来源: | 作者:长荣塑胶 | 时间 : 2026-05-18 | 7 次浏览 | 🔊 点击朗读正文 ❚❚ ▶ | 分享到:

“这个材料断裂强度80MPa，够高了吧？”
“你先看看它屈服强度是多少？30MPa的话，拧个螺丝的劲儿就变形了，再高有什么用？”


选型会上、实验室里、产线旁边，这种对话反复上演。数字是真的，但只盯一个数字，一定会看走眼。材料的“扛得住”和“不变形”，从来就不是一回事。

想理清这两个指标，得先钻进材料里头，看看拉伸时到底发生了什么。


01 | 分子链的滑移与断裂

把高分子材料想成一团纠缠的分子链网，像一堆乱耳机线。

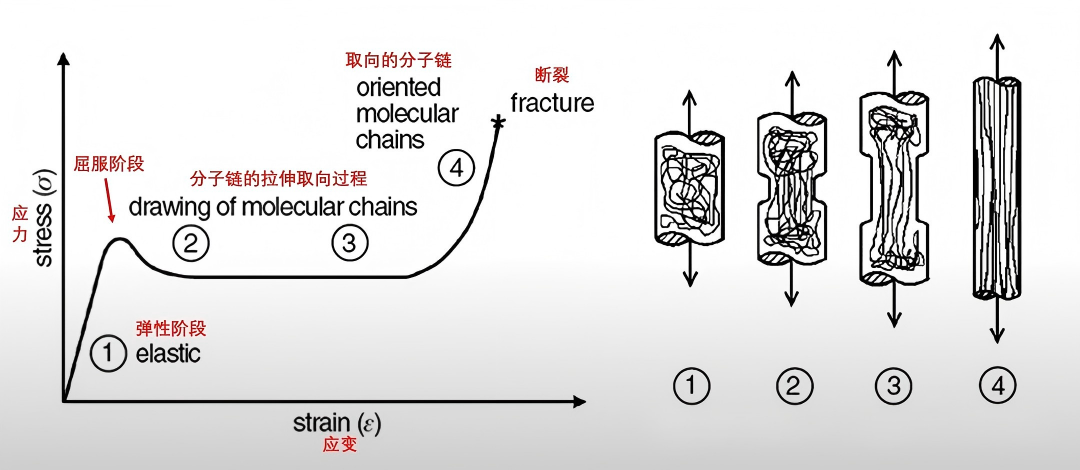

刚用力，链段轻微伸展，键角键长微调，松手还能弹回去。这是弹性区。

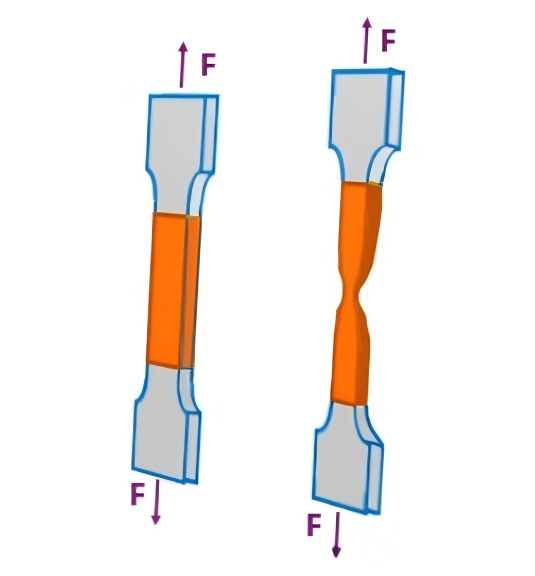

力再大，越过分子链间的范德华力和氢键，缠结的链段开始互相滑移、解缠。这一步跨过去的门槛，就是屈服点。样条出现细颈，而且形变再也缩不回去。


继续拉，分子链沿方向排齐，滑不动了，主链上的共价键开始扛。扛到极限，或内部缺陷被撕成裂纹，“啪”，瞬间崩断。这是断裂点。

说白了：屈服是链之间滑了，断裂是主链断了。一个内部松动，一个彻底散架。


02 | 场景换，重点换

实际用材时盯哪个指标，看零件在什么场合。

精密结构件：屈服为界

齿轮、卡扣、连接器、水泵外壳，设计铁律一条：绝不允许塑性变形。

没断不代表没事。齿牙弯几丝，齿轮卡死；卡扣松一点，插上就掉；密封面变形，漏个没完。这类场景，变形即报废。屈服强度，是设计应力的红线。


安全防护件：关注屈强比

保险杠、头盔、压力容器这类要命的东西，屈服和断裂得一起看。

引入屈强比：屈服强度除以断裂强度。


低屈强比，比如0.6，屈服后还能扛更大的力，走一段长塑性区才断。这是预警型选手，像地震时先弯后倒的房子，变形看得见，逃生时间够。

高屈强比，比如0.95甚至1.0，一屈就断，没预警。强是强，脆也是真脆，安静杀手。

安全件上，屈服定正常使用上限，断裂保意外工况的最后防线。中间那段吸能区，靠低屈强比兜着。


03 | 异常数据，两种诊断

配方调试和来料质检时，屈服和断裂异常，指向的根因完全不同。

屈服波动：向内排查

屈服忽高忽低，多半是内部微观结构不稳。结晶度、交联程度、共混相容性，这些都查一查。屈服是链段滑移的能量门槛，对微结构极敏感。

断裂突降：向外排查

断裂突然掉一截，别先怀疑配方。看填料是不是严重团聚，有无杂质混入，注塑工艺是否造成内应力或气泡。断裂总从应力最集中的缺陷点开始撕。

产线上的土办法：屈服不达标，追溯树脂和配方；断裂不达标，查自己成型和分散。两条线，两种警报。


04 | 适用选型三原则

材料选型不用纠结，记住这三条：

做精密传动、紧固件、卡扣、外壳支撑——死磕屈服强度。变形即废，许用应力老老实实压在它下面。

做防护件、压力容器、耐冲击结构——两个都看，重点盯屈强比。屈服保功能，断裂保安全，中间保预警。

做配方研发、来料QC——用屈服摸内部因素，用断裂查外部缺陷。两类异常，两种诊断。


试验机拉断样条，几十秒。吃透那条曲线背后的东西，得靠实战攒。

选材不是比参数表谁漂亮。数字高不等于合适。关键想清楚一个问题：你的零件，是断了才叫坏，还是变形那一刻就已经废了？

再有人拿断裂强度比划，问一句：

“屈强比多少？”
