做高分子材料的人，早晚都会遇到同一个问题：东西用着用着，不对劲了。

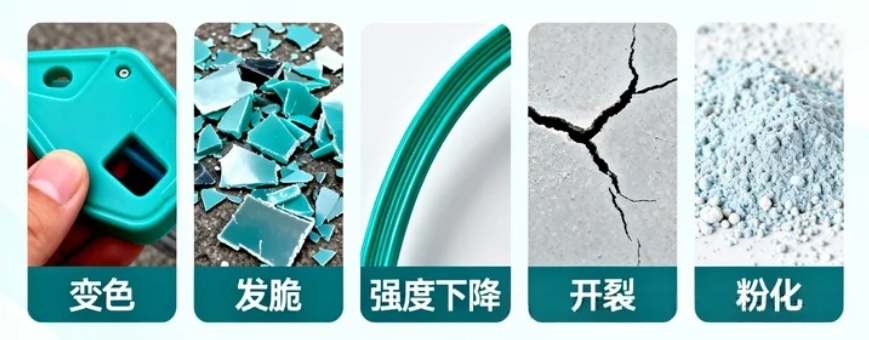

有的变黄，有的变脆，有的表面冒出了细密的裂纹，有的力学性能悄悄滑坡。大家多半会扔出一句：“老化了吧。”但真要往下追问——老化到底是什么、怎么衡量、又该怎么面对——答案就不那么统一了。

说到底，老化并不是一句“料不行了”能概括的事。它更像一个需要抽丝剥茧去理解的过程。懂了这个过程，才能从被动头疼，转变为主动掌控。

01 | 老化，从分子链开始悄然发生

高分子材料的老化，不是某天突然发生的。它从合成完成、从模具出来的那一刻，就已经悄悄开始了。

从微观上看，高分子是一个远未达到平衡的系统。链段可以活动，化学键有强有弱，排列有紧密的区域，也有松散的区域。外界的任何一点点能量——热、光、氧气、水分、机械力——都可能让局部的链段重新排列，或者让某些化学键断裂、氧化、交联。

形象地说，材料在不停寻找一个“更舒服的姿势”。这个寻找的过程，就是我们看到的那一系列变化：变色、裂纹、性能衰退。它无法被彻底禁止，只能被认识和引导。

02 | 先定义标准：什么算“坏了”

既然老化无法避免，第一件该做的事，不是急匆匆地去做测试，而是想清楚一个关键问题：对我们而言，到底什么样的变化才意味着“不行了”？

不同行业给出的答案完全不同。汽车密封条在乎的是密封性和表面完整性；半导体封装看重的是电性能的稳定性；户外电缆则必须扛住紫外线的考验。

脱离实际场景去谈老化，就像拿错尺子量尺寸，费了劲还没踩对点。只有先和最终使用环境、客户需求对齐，定义出属于自己领域的老化指标，后续的检测和验证才有意义。

03 | 多角度衡量，拼出完整画像

要想真正了解老化进展到哪一步，光盯住一个指标是远远不够的。一套立体的观察体系，大致可以从几个层面来搭建。

化学层面，看分子链本身的变化。用GPC追踪分子量，判断链是断了还是交联了；用FTIR捕捉新出现的羰基、羟基等信号，那是氧化或水解的标记；GC-MS则可以识别挥发出来的小分子降解产物。

热学层面，看链段的活动能力。DSC可以监测玻璃化转变温度Tg的偏移和结晶度的变化。值得一提的是，老化初期的攻击往往从分子排列松散的“非晶区”开始，那里既容易让氧气和水分渗入，链段也更爱动。

力学层面，看性能的直接折损。拉伸强度、延伸率、模量，以及长期蠕变和疲劳表现，都是最直观的硬指标。

表面和界面，看外部的变化信号。色差仪给出颜色偏移的数值，SEM和AFM让微观裂纹现出原形，XPS则能分析表面化学是否已经变了味。

如果是功能性材料，还要盯住电学和光学指标，比如电阻率、透光率这些。

只有把这些信息组合起来，才能拼出一个立体的老化画像，而不是只握着一张局部特写。

04 | 加速测试：好用，但不能用错

自然老化的周期太长，工程上等不起。于是，加速老化成了常用手段：升温、强紫外灯照射、湿热循环、机械反复受力。

但这里有一条不能含糊的铁律：加速条件下的老化机理，必须和正常使用条件下的老化机理保持一致。

高温就很容易把路带偏。室温下慢吞吞的是氧化，高温下可能直接走了交联的通道。路径不同，基于高温推算出来的寿命，自然和现实差了十万八千里。

所以，加速测试更适合当筛选和设计的辅助工具。真要拍板寿命，还是要拿实际环境下的长期暴露数据来校准。如果条件允许，用FTIR或GC-MS比对加速和老化的降解产物是否一致，也能多一分底气。

05 | 应对老化的五个落脚点

面对老化，工程上的应对逻辑始终围绕两个词展开：延缓它发生，容忍它到来。

第一，化学防护。合理使用抗氧剂、紫外吸收剂、光稳定剂、水解稳定剂，直接在化学反应链条上做拦截。不过别忘了，这些助剂本身也在慢慢消耗。

第二，物理隔离。用涂层、阻隔层、遮光层把有害因素挡在外面。户外电缆里加入炭黑来提升抗紫外线能力，就是一条简单有效的路子。

第三，结构设计。设计阶段就预留安全裕度，关键部位做成冗余或可更换的，把敏感材料安排在不容易受到侵害的位置。

第四，工艺管控。成型时降低残余应力、控制挥发物残留、严格管理温湿度和原料洁净度，从源头上帮材料多争取一些耐久底子。

第五，维护策略。在服役期间通过在线监测或定期取样，捕捉退化的早期信号，让老化成为一个有预警、有计划的管理对象，而不是突如其来的意外。

06 | 几个常见的误区

有几个坑，反复有人往里跳，值得提前标记出来。

表面变化不等于整体失效。颜色变了、表面起壳了、微观裂纹出来了，不代表力学性能立刻崩盘，但它们是加速退化的预警信号，不能当没看见。

盲目追求高温加速。前面说过，高温可能导出完全不同的化学反应路径，基于此推算的寿命常常不准。

只盯着一个指标。表面看起来一点事没有，分子量可能已经大幅下降；颜色依然鲜亮，强度可能已经缩减。多指标并行，才能减少判断盲区。

脱离真实使用场景。客户眼中的“坏了”和你理解的，可能压根不是一回事。验证方案必须紧贴实际。

归根结底，老化不是高分子材料的“缺点”，而是它生命历程里自带的章节。

从“这料怎么又不行了”的无力感，到“在这种条件下，这项指标预计会在那个时间点达到临界值”的清晰判断，这其中的转变，就是工程思维从被动到主动的跨越。

能够量化的风险，就不再是纯粹的焦虑。老化的面目一旦清晰，你就可以把它纳入设计和管理，让它变成一段可以预判、可以准备、可以应对的过程。

这样，即便老化如约而至，产品依然能在容许的范围里安稳运行。这大概就是材料人面对老化时，最从容的姿态。
